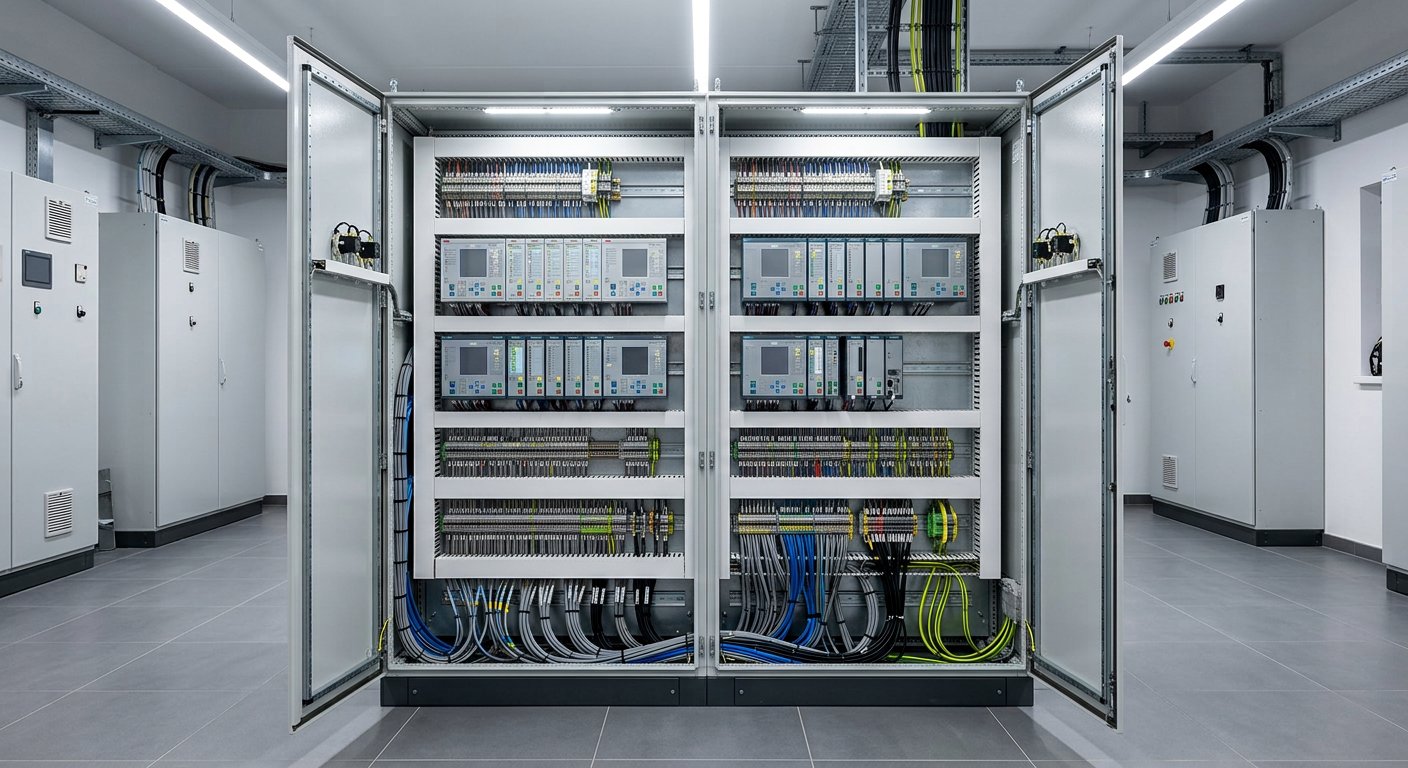

Вторичные цепи и цепи управления электроустановок
За любой современной схемой электрической подстанции стоит не только силовое оборудование, но и целый комплекс цепей управления, защиты, измерения и сигнализации. Их называют вторичной коммутацией или вторичными цепями. Именно эти цепи определяют, будет ли защита срабатывать быстро и правильно, получит ли персонал достоверную информацию о состоянии оборудования. Разберём, из чего состоят вторичные цепи, какие к ним предъявляются требования и чем они отличаются от силовых.
Что относится к вторичной коммутации
К вторичной коммутации относятся цепи, соединяющие аппараты и устройства, которые не участвуют непосредственно в передаче основной электроэнергии:
- цепи питания реле защиты и автоматики;
- цепи измерительных трансформаторов тока и напряжения;
- цепи управления приводами выключателей и разъединителей;
- цепи блокировок и межфазных защит;
- цепи сигнализации, телемеханики и диспетчеризации;
- цепи оперативного постоянного тока;
- цепи аварийной и предупредительной сигнализации.
Таким образом, вторичная коммутация обеспечивает измерение параметров, управление аппаратами и защиту оборудования.
Основные элементы вторичных цепей
Типовая цепь вторичной коммутации включает:
- Реле защиты — токовые, напряжения, направления мощности, дифференциальные.
- Измерительные приборы — амперметры, вольтметры, счётчики активной и реактивной энергии.
- Устройства автоматики — автоматическое включение резерва, автоматическая частотная разгрузка.
- Контакторы и промежуточные реле — усиление сигналов и коммутация цепей управления.
- Переключатели и ключи — оперативные переключатели, ключи управления.
- Предохранители и автоматы — защита цепей от коротких замыканий.
- Испытательные блоки и клеммы — подключение контрольно-измерительных приборов.
- Сигнальные лампы и указатели — индикация положения аппаратов.
Оперативный ток и питание цепей
Вторичные цепи питанияются от различных источников:
Оперативный постоянный ток
Питание от аккумуляторной батареи обеспечивает независимость от режима силовой сети. Применяется на подстанциях 110 кВ и выше, где требуется высокая надёжность.
Оперативный переменный ток
Питание от трансформаторов собственных нужд или от измерительных трансформаторов напряжения. Применяется на подстанциях 6–10 кВ с меньшими требованиями к надёжности.
Конденсаторные устройства включения
Используются для энергетического обеспечения включения выключателя при кратковременном пропадании питания.
Выбор источника оперативного тока определяется категорией надёжности подстанции и требованиями к работе защит при внешних коротких замыканиях.
Кабели вторичной коммутации
Для вторичных цепей применяются контрольные кабели с медными жилами и изоляцией из поливинилхлорида или полиэтилена. Основные требования:
- медные жилы малого сечения — для обеспечения механической прочности при многократных изгибах;
- изоляция, устойчивая к воздействию масла и температурных перепадов;
- экран при прокладке в зонах электромагнитных помех;
- разделение силовых и контрольных кабелей при прокладке;
- цветовая или цифровая маркировка жил для удобства монтажа.
Важным аспектом является выбор сечения жил с учётом падения напряжения на длинных цепях управления, особенно при питании электромагнитов включения.
Маркировка и исполнительная документация
Каждая вторичная цепь подлежит маркировке:
- обозначение цепи на схемах и на клеммниках;
- направление тока и полярность цепей;
- маркировка жил кабелей на обоих концах;
- паспортизация шкафов и панелей релейной защиты.
Исполнительная документация должна содержать схемы вторичной коммутации с действующими изменениями, таблицы уставок защит, перечень используемого оборудования и сведения о выполненных переключениях.
Типовые дефекты вторичных цепей
На практике выявляются следующие неисправности:
- обрыв жил контрольного кабеля в месте входа в шкаф;
- плохой контакт в клеммных колодках при недостаточном усилии затяжки;
- зависание контактов промежуточных реле при износе механизмов;
- срабатывание защит при внешних коротких замыканиях из-за недостаточной чувствительности;
- пробой изоляции контрольных кабелей при высокой влажности;
- отсутствие контроля исправности цепей защиты;
- неправильная полярность подключения цепей постоянного тока.
Опасной ситуацией является обрыв или короткое замыкание в цепи управления выключателем, который приводит к отказу автоматического отключения при повреждении.
Обслуживание и диагностика
Плановое обслуживание вторичных цепей включает:
- осмотр состояния клеммников и контактных соединений;
- проверку усилия затяжки болтовых соединений;
- измерение сопротивления изоляции контрольных кабелей;
- проверку срабатывания реле и корректности уставок;
- контроль исправности цепей сигнализации и блокировок;
- имитацию срабатывания защит с проверкой логики работы;
- проверку полярности и напряжения оперативного тока.
Важным элементом является проверка чувствительности защит в удалённой точке линии — эта задача выполняется при вводе в эксплуатацию и после изменений в схеме.
Вторичные цепи и цифровизация
Современные подстанции всё чаще оснащаются цифровыми системами релейной защиты и автоматики, в которых аналоговые сигналы заменяются цифровыми потоками данных по волоконно-оптическим линиям связи. При этом:
- сокращается количество контрольных кабелей;
- повышается точность измерений и скорость срабатывания защит;
- упрощается сбор данных для систем телемеханики;
- возрастают требования к кибербезопасности и защищённости каналов связи.
Однако базовые принципы организации вторичных цепей, требования к их надёжности и контроля остаются неизменными.
Заключение
Вторичные цепи — это нервная система электроустановки, от которой напрямую зависит, сработает ли защита в нужный момент и получит ли персонал достоверную информацию о состоянии оборудования. Качество монтажа, правильная маркировка, соблюдение полярности и регулярная проверка исправности цепей являются обязательными условиями безопасной эксплуатации. Смежные вопросы рассмотрены в материале о релейной защите силового трансформатора, в материале об электротехнической лаборатории для организации испытаний и в материале о планово-предупредительных ремонтах для планирования обслуживания.
