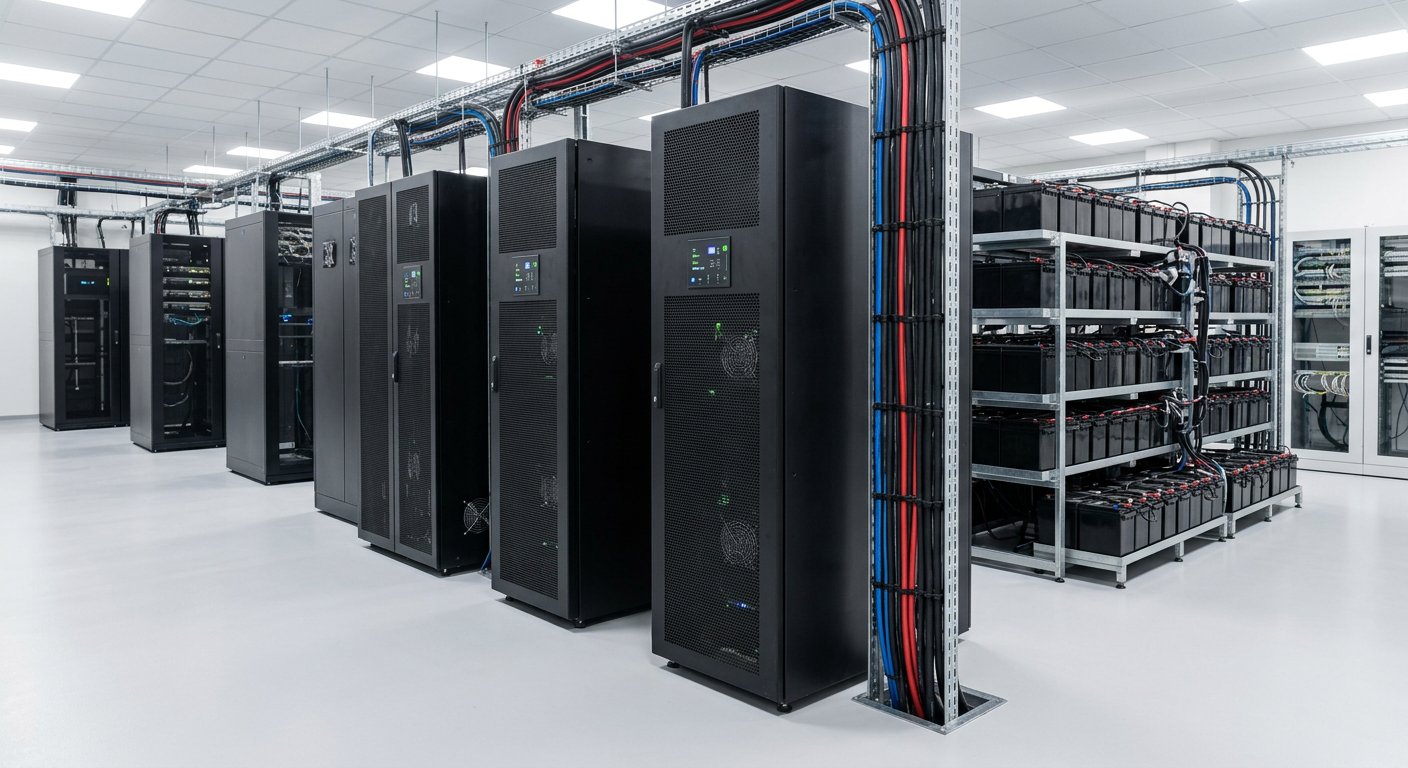

Промышленные источники бесперебойного питания: топологии и применение
Источники бесперебойного питания давно перестали быть только офисным оборудованием. На промышленных предприятиях они защищают системы управления технологическими процессами, серверы диспетчеризации, контроллеры и приборы учёта. Потеря питания этих систем приводит к остановке производства и потере данных, которые невозможно восстановить. Разберём, какие типы ИБП применяются в промышленности, из чего состоят их батарейные строки и как правильно выбирать мощность.
Зачем нужен ИБП на предприятии
Основные задачи промышленного ИБП:
- компенсация кратковременных провалов напряжения при переключениях в сети;
- защита от колебаний и выбросов напряжения;
- поддержание питания критичной нагрузки при полном исчезновении сетевого напряжения;
- обеспечение корректного завершения работы серверов и систем управления;
- фильтрация помех и выравнивание формы напряжения.
Важно понимать: ИБП не заменяет дизельную электростанцию или систему аварийного питания, а обеспечивает работу оборудования в промежутке до запуска резервного источника.
Топологии ИБП
Пассивный резервный режим
В нормальном режиме нагрузка питается напрямую от сети, а батарея заряжается. При пропадании питания нагрузка переключается на инвертор за время от нескольких до двадцати миллисекунд.
Применяется для офисного оборудования и неответственных нагрузок. Не подходит для чувствительной промышленной электроники из-за времени переключения.
Интерактивный режим
Содержит стабилизатор напряжения, который компенсирует колебания сети без перехода на батарею. Переход на батарею происходит только при выходе параметров за допустимые пределы.
Применяется для оборудования средней критичности. Время переключения остаётся на уровне нескольких миллисекунд.
Двойное преобразование
Напряжение сети постоянно преобразуется в постоянный ток и затем вновь в переменный ток с идеальной синусоидой. Нагрузка полностью изолирована от параметров сети.
Это основной тип для промышленных применений, где требуется стабильное питание чувствительной электроники. Время переключения практически равно нулю.
Конструкция промышленного ИБП
Промышленный ИБП состоит из нескольких функциональных блоков:
- Выпрямитель — преобразует переменный ток сети в постоянный и заряжает батарею.
- Инвертор — формирует стабильное переменное напряжение заданной частоты.
- Статический байпас — позволяет кратковременно питать нагрузку напрямую от сети при перегрузке или неисправности инвертора.
- Батарейная строка — аккумуляторы с автоматическими выключателями и контролем состояния.
- Система мониторинга — отображение параметров, протоколирование событий, дистанционный контроль.
Батарейные строки
Батарея является самым уязвимым элементом системы:
- срок службы герметичных свинцово-кислотных батарей составляет 3–5 лет;
- литиевые батареи работают дольше, но требуют систем управления и защиты;
- температура помещения существенно влияет на ресурс батареи;
- глубокие разряды сокращают количество циклов;
- необходим регулярный контроль сопротивления перемычек и напряжения на элементах.
При проектировании важно учитывать не только требуемое время автономии, но и условия эксплуатации батарейного помещения.
Выбор мощности и времени автономии
Расчёт ИБП выполняется в следующем порядке:
- определяется полная мощность защищаемых нагрузок с учётом коэффициента мощности;
- выбирается запас мощности 20–30 процентов на расширение и на пусковые токи;
- определяется требуемое время автономии с учётом времени запуска резервного генератора;
- выбирается тип батарей и их ёмкость;
- проверяется возможность параллельного подключения модулей.
Типичное время автономии для промышленных применений — от 10 минут до часа. Для систем диспетчеризации, где требуется корректное завершение работы, обычно достаточно 15–30 минут.
Режимы работы
Современные ИБП поддерживают несколько режимов:
- Нормальный режим — двойное преобразование с питанием нагрузки от инвертора.
- Режим байпаса — прямое питание нагрузки от сети при неисправности.
- Режим экономии — питание от сети через фильтр с высокой эффективностью, применяется при стабильной сети.
- Режим батареи — работа от аккумуляторов при отсутствии сетевого напряжения.
- Режим параллельной работы — несколько модулей с равномерным распределением нагрузки.
Типовые ошибки эксплуатации
Наиболее часто встречаются следующие проблемы:
- отсутствие плановой замены батарей по истечении срока службы;
- неправильный выбор мощности без учёта пусковых токов;
- недостаточная вентиляция или повышенная температура в батарейном помещении;
- отсутствие мониторинга и дистанционного контроля;
- несоблюдение полярности при подключении батарейной строки;
- непроведение испытаний перехода на батарею.
Регулярное тестирование режима работы от батареи под нагрузкой позволяет выявить деградацию элементов до момента реальной необходимости.
Сочетание с резервными источниками
В промышленных системах ИБП обычно работает в комплексе с другими источниками:
- дизельные электростанции обеспечивают длительную работу при отключении сети;
- ИБП покрывают промежуток до запуска дизеля и стабилизации его режима;
- системы аварийного питания обеспечивают освещение и аварийную вентиляцию;
- аккумуляторные батареи оперативного тока питают цепи управления.
Такое многоуровневое построение обеспечивает надёжность питания критичных нагрузок.
Заключение
Промышленный источник бесперебойного питания является обязательным элементом инфраструктуры предприятия с чувствительной электроникой. Выбор топологии, правильный расчёт мощности и времени автономии, регулярное обслуживание батарейных строк и мониторинг состояния определяют, насколько система будет готова к реальному отключению питания. Смежные вопросы рассмотрены в материале об аккумуляторных батареях на подстанциях и в материале о собственной генерации промышленных предприятий.
