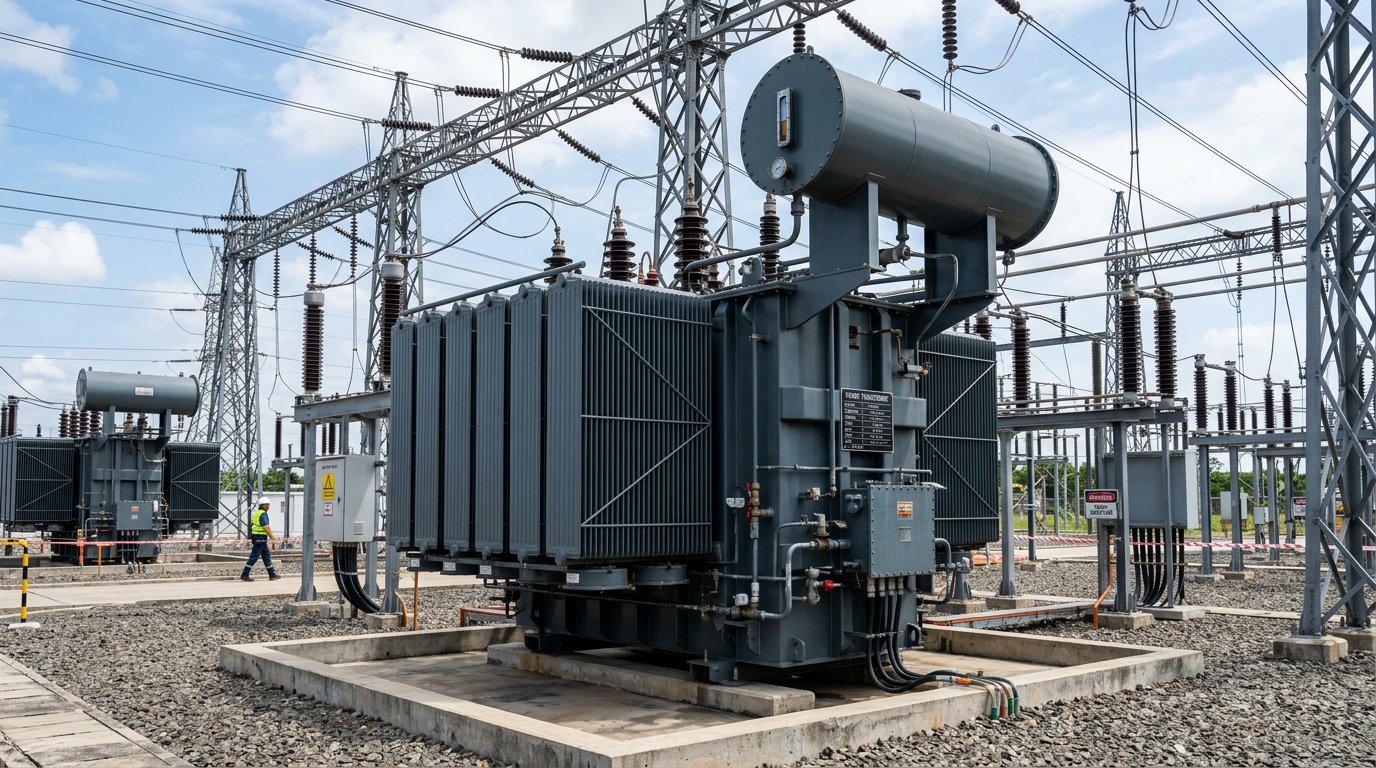

Силовой трансформатор ТМГ-1000/10: технические характеристики, охлаждение и эксплуатация
Силовые трансформаторы с масляным охлаждением серии ТМГ — одни из самых массовых представителей трёхобмоточных масляных трансформаторов, применяемых на подстанциях 6–10 кВ промышленных предприятий и распределительных сетях. Модель ТМГ-1000/10 с номинальной мощностью 1000 кВА остаётся востребованным решением там, где требуется надёжный силовой трансформатор средней мощности с хорошими массогабаритными показателями и проверенной конструкцией.
В статье подробно разберём конструктивные особенности трансформатора ТМГ-1000/10, его ключевые технические характеристики, систему охлаждения, правила выбора режима нагрузки и типичные неисправности, с которыми сталкивается эксплуатационный персонал.
Назначение и область применения
Трансформатор ТМГ-1000/10 предназначен для преобразования электроэнергии напряжением 10 кВ в напряжение 0,4 кВ (и обратно) и питания потребителей трёхфазным переменным током. Номинальная мощность 1000 кВА покрывает потребности средних промышленных цехов, административно-бытовых комплексов, крупных торговых объектов и распределительных подстанций жилых кварталов.
Трёхобмоточная конструкция расширяет возможности применения: кроме основной обмотки низкого напряжения 0,4 кВ, трансформатор имеет обмотку среднего напряжения, что позволяет использовать его в схемах с собственными нуждами подстанции на 6 кВ без установки дополнительного трансформатора.
Основные технические характеристики
Ключевые параметры трансформатора ТМГ-1000/10, определяющие его применение:
- Номинальная мощность: 1000 кВА — базовая величина, от которой зависят все токовые нагрузки обмоток.
- Номинальное напряжение обмотки ВН: 10 кВ — соответствует классу распределительных сетей среднего напряжения.
- Номинальное напряжение обмотки НН: 0,4 кВ — стандартное напряжение потребительских сетей.
- Номинальные токи: около 58 А на стороне 10 кВ и около 1443 А на стороне 0,4 кВ при номинальной мощности.
- Схема и группа соединения обмоток: типичная конфигурация с треугольником на стороне ВН и звездой с выведенной нейтралью на стороне НН.
- Потери холостого хода и короткого замыкания: основные энергетические показатели, от которых зависит КПД трансформатора.
- Напряжение короткого замыкания: параметр, определяющий токи КЗ на стороне 0,4 кВ и требования к коммутационной аппаратуре.
Важно: конкретные значения зависят от модификации и завода-изготовителя. Перед эксплуатацией необходимо сверяться с паспортом конкретной единицы оборудования, поскольку в серии ТМГ существует несколько вариантов исполнения с разными уровнями регулирования напряжения и системы охлаждения.
Конструктивные особенности
Активная часть трансформатора ТМГ-1000/10 помещена в бак, заполненный трансформаторным маслом. Масло выполняет две функции: электрическую изоляцию и отвод тепла от обмоток и магнитопровода. Магнитопровод набирается из листов электротехнической стали холодной прокатки, что снижает потери на вихревые токи.
Система регулирования напряжения
Трансформатор оборудован устройством переключения ответвлений обмотки без возбуждения (ПБВ) или под нагрузкой (РПН) в зависимости от модификации. Переключение без возбуждения выполняется при отключённом трансформаторе и позволяет изменять коэффициент трансформации в пределах нескольких процентов — этого достаточно для компенсации сезонных колебаний напряжения в сети.
Защитные устройства
В комплект трансформатора входят: маслоуказатель, термосигнализатор и (для мощных модификаций) газовое реле, которое реагирует на газовыделение при внутренних повреждениях. Дополнительно на расширителе устанавливается предохранительная труба с мембраной, срабатывающая при резком повышении давления внутри бака.
Система охлаждения ТМГ
Буква «М» в маркировке ТМГ означает масляное охлаждение. В зависимости от мощности и условий установки применяются разные исполнения системы охлаждения.
Естественное масляное и воздушное охлаждение (М)
Для трансформаторов мощностью до 1000–1600 кВА чаще всего достаточно естественной циркуляции: нагретое масло поднимается к расширителю, отдаёт тепло через стенки бака и радиаторы в окружающий воздух, охлаждённое масло опускается вниз. Такой режим прост, не требует обслуживания и не имеет подвижных частей.
Дутьёвое охлаждение (Д, ДЦ)
При установке трансформатора в закрытом помещении или при повышенных нагрузках естественного охлаждения недостаточно. В этом случае на радиаторах устанавливаются вентиляторы (дутьё), которые принудительно прогоняют воздух и увеличивают отвод тепла. Дутьё включается автоматически по сигналу температурных датчиков, что позволяет кратковременно перегружать трансформатор сверх номинальной мощности.
Влияние охлаждения на перегрузочную способность
Система охлаждения напрямую определяет, насколько долго и на сколько трансформатор может быть перегружен. При естественном охлаждении перегрузки ограничиваются строгими таблицами, а принудительное охлаждение даёт запас в 20–40 % мощности в аварийных режимах. Эксплуатационный персонал должен точно знать тип системы охлаждения конкретной единицы и соответствующие ей нормативы перегрузок.
Выбор трансформатора по мощности
Расчёт мощности трансформатора выполняется с учётом суммарной нагрузки потребителей, коэффициента одновременности и запаса на развитие. Типовая ошибка — выбор трансформатора «с запасом» без учёта перегрузочных характеристик. Недогруженный трансформатор работает с низким КПД, а перегруженный — с ускоренным старением изоляции.
Для типовых задач расчёт ведётся по методике определения расчётной нагрузки с применением коэффициентов спроса. При этом проверяется как термическая стойкость при коротких замыканиях, так и устойчивость работы потребителей при пусках электродвигателей — большие пусковые токи могут вызвать недопустимые провалы напряжения на шинах 0,4 кВ.
Эксплуатация и типичные неисправности
Трансформаторы ТМГ относятся к оборудованию, требующему регулярного технического обслуживания. Базовый объём включает осмотр бака и расширителя, контроль уровня и качества масла, проверку работы устройств охлаждения, измерение сопротивления изоляции обмоток и контроль температуры.
Наиболее распространённые неисправности:
- Увлажнение и старение масла. Снижение диэлектрических свойств масла — главная причина пробоев изоляции. Регулярные пробы и при необходимости сушка или регенерация масла обязательны.
- Межвитковые замыкания. Проявляются в виде местного перегрева, газовыделения и срабатывания газовой защиты. Требуют немедленного отключения и ремонта.
- Нарушение контактных соединений. Особенно на перемычках ПБВ и вводах ВН. Выявляются тепловизионным контролем.
- Потеря герметичности бака. Протечки масла через прокладки, фланцы и сварные швы. Приводят к попаданию воздуха и влаги в бак.
- Срабатывание защит по температуре. Может указывать как на перегрузку, так и на неисправность системы охлаждения.
Меры безопасности при обслуживании
Работы на трансформаторе выполняются при снятом напряжении с обеих сторон, с установкой переносных заземлений. Особую осторожность требует работа с маслом: оно горюче, а его пары взрывоопасны. Замена масла, промывка бака и работы с устройством РПН выполняются по специальным инструкциям с применением средств индивидуальной защиты.
Заключение
Силовой трансформатор ТМГ-1000/10 — проверенное решение для питания средних потребителей от сети 10 кВ. Его надёжность определяется не только качеством изготовления, но и дисциплиной эксплуатации: контролем масла, температурным режимом, своевременным обслуживанием системы охлаждения и корректным выбором мощности под реальную нагрузку. При грамотном подходе такой трансформатор работает 25–40 лет, обеспечивая стабильное электроснабжение производственных и инфраструктурных объектов.
