Разъединители и заземлители 110 кВ: типы, приводы и блокировки
Разъединитель — коммутационный аппарат, который не предназначен для отключения тока, но создаёт видимый разрыв в цепи. В электроустановках 110 кВ разъединители применяются для отключения выключателей, линий и трансформаторов под ревизию, а также для формирования видимого заземления при подготовке рабочего места. Заземлители, встроенные в разъединитель или выполненные отдельно, обеспечивают безопасность персонала при работе на отключённом оборудовании.
Разберём конструкцию разъединителей 110 кВ, их типы, системы приводов, блокировки и типичные ошибки эксплуатации. Материал будет полезен оперативному и ремонтному персоналу подстанций.
Назначение и место в схеме
В типовой схеме ячейки 110 кВ разъединители устанавливаются с обеих сторон выключателя: линейный и шинный. Их задачи:
- создание видимого разрыва для безопасного выполнения ремонтных работ на выключателе;
- отключение неработающих участков цепи — линии без нагрузки, трансформаторов при отсутствии тока;
- переключение режимных состояний подстанции при переводах с одной схемы на другую;
- подготовка места для установки переносных заземлений.
Главное правило: разъединитель нельзя использовать для отключения тока нагрузки или тока КЗ. Отключение даже небольших намагничивающих токов трансформаторов напряжения или зарядных токов линий допускается только для специально предназначенных для этого аппаратов.
Конструкция разъединителя 110 кВ
Основные элементы

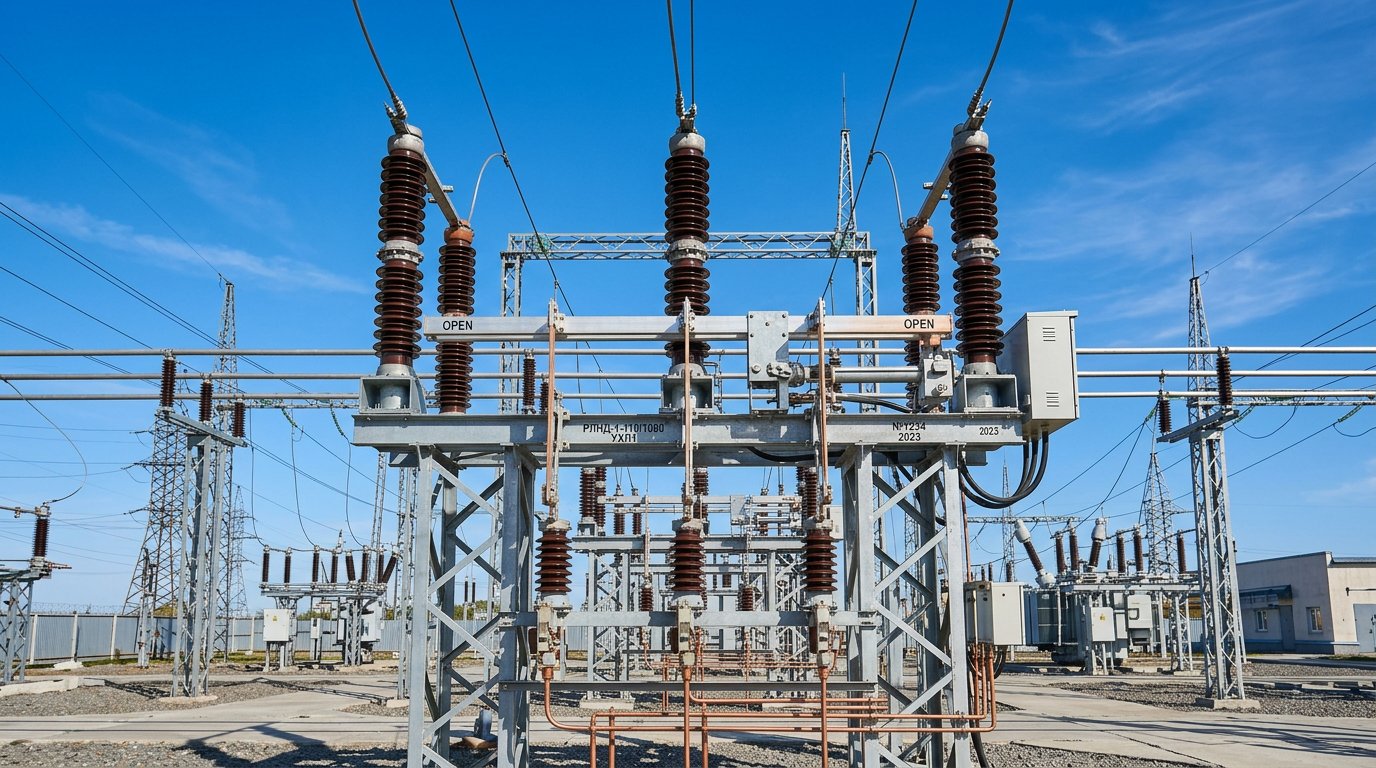

Типовой разъединитель наружной установки 110 кВ состоит из:
- опорных изоляторов — фарфоровых или полимерных, держащих неподвижные контакты;
- поворотных изоляторов — на которых крепится подвижный часть (нож);
- контактной системы — основные и дугогасительные контакты (для аппаратов, допускающих отключение зарядно-ёмкостного тока);
- токопровода — гибкие или жесткие связи, подводящие ток к соседним элементам ячейки;
- привода — механизма, обеспечивающего поворот ножа;
- заземлителей — встроенных или отдельных.
Типы разъединителей
По конструкции ножа различают:
- поворотно-ножевые — классическая конструкция с горизонтальным или вертикальным поворотом ножа. Самые распространённые на подстанциях 110 кВ;
- подъёмные (пилонного типа) — нож движется вертикально, занимают меньше места по ширине ячейки;
- с горизонтальным отводом ножа — применяются в компактных схемах.
По числу полюсов разъединители выпускаются трёхполюсными с общим приводом или с индивидуальными приводами на каждый полюс. Общий привод проще, но требует точной синхронизации замыкания всех трёх ножей.
Приводы разъединителей
Ручной привод
Простейший вариант — привод с рукояткой, устанавливаемый на расстоянии от аппарата. Применяется на вспомогательных разъединителях с эпоксидными изоляторами, где требования к оперативной скорости невысоки. Недостаток — невозможность дистанционного управления и низкая скорость операции.
Электрический привод
Основной тип на подстанциях 110 кВ. Электродвигатель через редуктор поворачивает ножи за 4–8 секунд. Привод обеспечивает дистанционное управление с щита управления и может быть встроен в систему автоматики подстанции. Важный элемент — концевой и пусковой контакты, ограничивающие ход и защищающие механизм от перегрузки.
Пневматический привод
Применяется реже, в основном в северных исполнениях, где электрические приводы подвержены обледенению. Требует системы сжатого воздуха и дополнительного обслуживания.
Блокировки разъединителей
Неправильная операция с разъединителем — отключение под нагрузкой — приводит к дуге, которая не гаснет (у обычного разъединителя нет дугогасящей камеры), и тяжёлым авариям. Для предотвращения таких ситуаций применяются блокировки.
Механические блокировки
Механическая связь между приводами разъединителя и выключателя: пока выключатель включён, привод разъединителя заблокирован. Просто и надёжно, но требует точной механической настройки и не позволяет дистанционного контроля.
Электрические блокировки
Цепь управления привода разъединителя замыкается только при условии, что выключатель отключён (его блок-контакт разомкнут). Это базовая блокировка, обязательная для всех схем.
Микропроцессорные блокировки
В цифровых подстанциях логика блокировок реализована в терминалах: управление разъединителем разрешается только при выполнении комплекса условий — выключатель отключён, заземлитель разомкнут, соседние аппараты в определённом положении. Такой подход позволяет реализовать сложную логику переключений и предотвращать ошибочные операции персонала.
Порядок операций с разъединителями
Типовая последовательность отключения линии 110 кВ:
- Снять нагрузку с линии — отключить выключатель.
- Убедиться по приборам в отсутствии тока.
- Отключить линейный разъединитель.
- Отключить шинный разъединитель.
- При необходимости включить заземлители на линии и со стороны шин.
Включение выполняется в обратной последовательности: сначала разъединители, затем выключатель. Операции выполняются по бланку переключений с дистанционным контролем положения ножей — визуально (для наружных установок) или по показаниям видеонаблюдения и позиционных датчиков.
Эксплуатация и типичные дефекты
Разъединители 110 кВ наружной установки работают в тяжёлых условиях: ветер, гололёд, загрязнение изоляторов. Типичные дефекты:
- Перегрев контактов. Ослабление пружин, окисление контактных поверхностей. Выявляется тепловизионным контролем под нагрузкой.
- Неполное замыкание ножей. Механический износ или деформация ножей — приводит к перегреву и дуге.
- Заклинивание привода. Обледенение, коррозия механизма, износ подшипников.
- Износ опорных изоляторов. Трещины фарфора, загрязнение и увлажнение поверхности полимерных изоляторов.
- Отказ блокировок. Незамеченное повреждение механической связи или обрыв цепи электрической блокировки.
Меры безопасности
Операции с разъединителями относятся к числу повышенной опасности. Обязательны: проверка положения аппаратов после каждой операции, применение оперативной схемы и бланка переключений, дублирование контроля, запрет на отключение тока. При выполнении операций в ночное время и в гололёд — повышенное внимание к механизму привода.
Заключение
Разъединители и заземлители 110 кВ — простые по принципу, но критичные для безопасности аппараты. Их надёжность определяется исправностью приводов, работой блокировок и дисциплиной оперативного персонала. Регулярный тепловизионный контроль, проверка механических блокировок и строгое соблюдение бланков переключений исключают аварийные ситуации при операциях с коммутационной аппаратурой.
